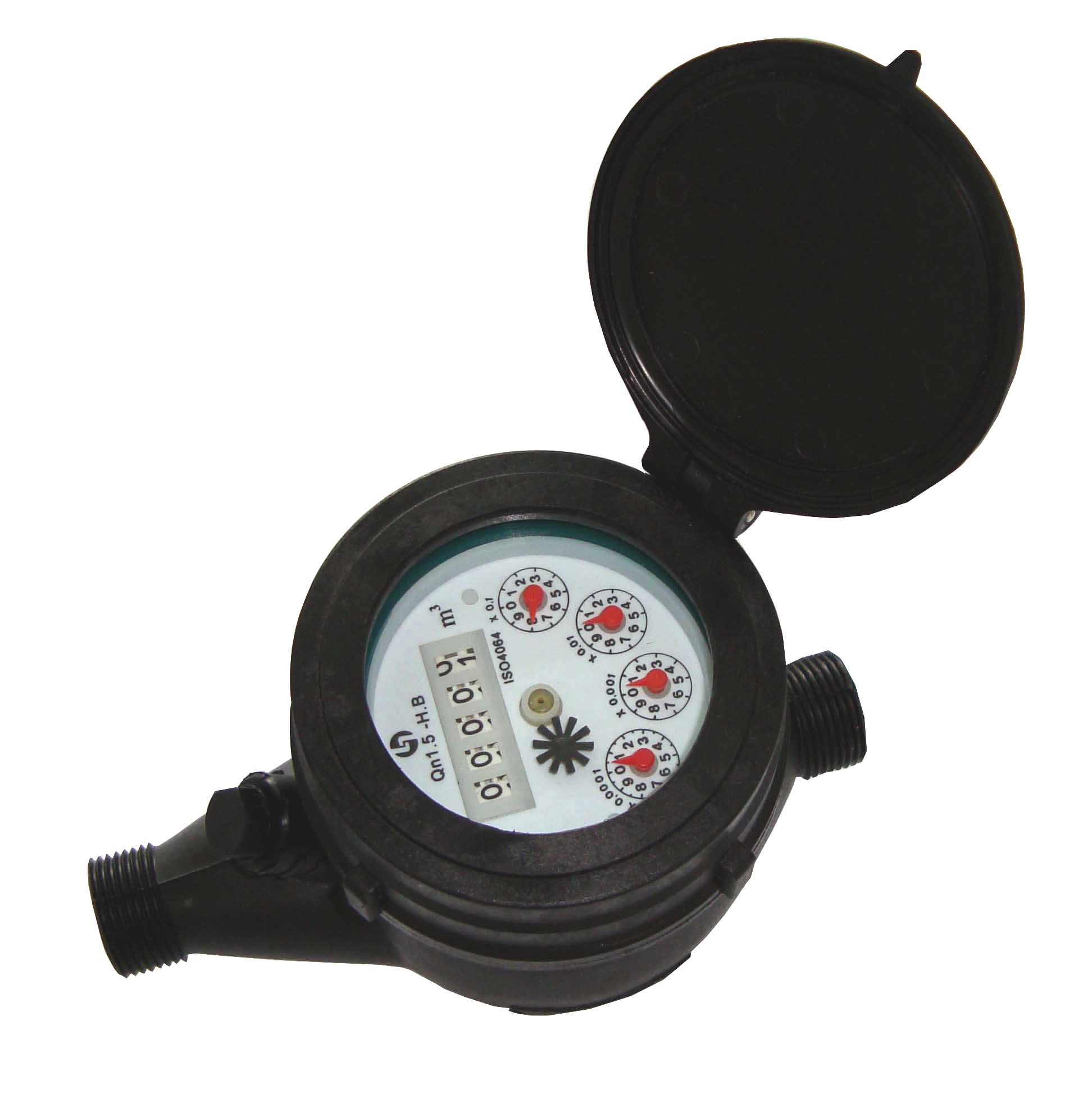

多流束旋翼濕式冷水表（塑殼）DS78TBR-(15～20)E/S
DS78TBR-E/S旋翼式水表是直讀式、多流束、濕式冷水水表。適宜家庭使用。表殼和機芯由耐磨、防水、防磁、防垢的塑料材料制造。無泄漏，機械傳動，不受外來磁場或水中鐵屑影響。
★ 內部濾網，擁有充分的過濾面積。
★ 量程大，精確度高
★ 始動流量低，靈敏度高，使用壽命長。
工作條件：
★ 水壓：不大于1.0MPa（16bar）
★ 水溫：不超過30℃
示值誤差：
從分界流量到過載流量為±2%；
從最小流量到分界流量（不包括分界流量）為±5%.
參數尺寸 SPECIFICATION AND OVERALL DIMENSIONS
|
名稱 Description
|
單位
Unit
|
技術參數與尺寸
HYDRAULIC DATA AND DIMENSIONS
|
|
公稱口徑 Nominal size
|
mm
|
15
|
20
|
|
inch
|
1/2
|
3/4
|
|
過載流量（Q4）Overload flowrate
|
m3/h
|
3.125
|
5
|
|
常用流量（Q3）Permanent flowrate
|
m3/h
|
2.5
|
4
|
|
分界流量（Q2）Transitional flowrate
|
l/h
|
50
|
80
|
|
最小流量（Q1）Minimum flowrate
|
l/h
|
31.3
|
50
|
|
最小讀數 Min. reading
|
l
|
0.05
|
0.05
|
|
最大讀數 Max. reading
|
m3
|
99999
|
99999
|
|
最大工作壓力 MAP
|
MPa
|
1.0
|
1.0
|
|
壓力損失 ΔP at the Q3
|
MPa
|
≤0.063
|
≤0.063
|
|
L
|
mm
|
165
|
190
|
|
I
|
mm
|
245
|
290
|
|
H
|
mm
|
116
|
116
|
|
B
|
mm
|
100
|
100
|
|
G
|
Inch
|
G3/4B
|
G1B
|
|
R
|
Inch
|
R1/2
|
R3/4
|

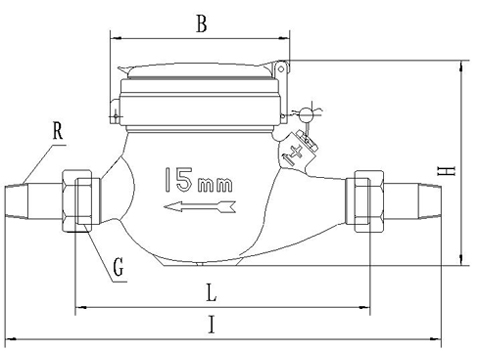

外形尺寸 OVERALL DIMENSIONS

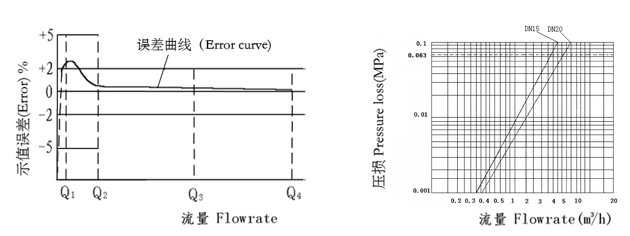

流量誤差曲線 FLOW-ERROR CURVE 壓力損失曲線 PRESSURE LOSS CURVE
